बेल्ट ड्राइव क्या है? – Belt Drive in Hindi

दोस्तों आज हम पढ़ेंगे, बेल्ट ड्राइव क्या है? – Belt Drive in Hindi, बेल्ट ड्राइव के प्रकार Types of Belt Drive, बेल्ट ड्राइव का वर्गीकरण Classification Of Belt Drive, बेल्ट ड्राइव के लाभ Advantages Of Belt Drive, बेल्ट ड्राइव के नुकसान Disadvantages Of Belt Drive आदि, इस को पूरा पढ़ें।

बेल्ट ड्राइव क्या है? – Belt Drive in Hindi

ड्राइव बेल्ट लचीली सामग्री का एक loop है, बेल्ट ड्राइव का उपयोग यांत्रिक रूप में दो या दो से अधिक घूर्णन शाफ्ट को चलाने के लिए किया जाता है, जो अधिकतर एक दूसरे के समानांतर होता है। बेल्ट ड्राइव का उपयोग गति के स्रोत के रूप में, सरलता से बल संचारित करने के लिए या transmit गति को ट्रैक करने के लिए किया जाता है। ड्राइव बेल्ट को पुली के ऊपर loop किया जाता है, और इसमें पुली के बीच एक twist होता है, और शाफ्ट को आमने-सामने होने की आवश्यकता नहीं होती है।

दो पुल्ली प्रणाली में, बेल्ट या तो पुली को सामान्य रूप से एक ही दिशा में चलाया जाता है (आमने-सामने शाफ्ट पर समान), या बेल्ट को क्रॉस किया जाता है, ताकि driven शाफ्ट की विपरीत दिशा में ड्राइवर अगर समानांतर शाफ्ट पर रहे।

गति के source के रूप में, conveyor belt एक ऐसा अनुप्रयोग होता है जहां बेल्ट को दो Points के बीच लगातार load ले जाने के लिए अनुकूलित किया जाता है। बेल्ट ड्राइव का उपयोग कई विभिन्न आकार व प्रकार के Pulley का उपयोग करके ऊपर या नीचे घुमने की गति को बदलने के लिए भी किया जाता है।

Transmitted power की मात्रा निम्नलिखित कारणों पर निर्भर करती है, जैसे :-

• ड्राइव बेल्ट का वेग।
• वह तनाव जिसके कारण बेल्ट को Pulley पर लगाया जाता है।
• बेल्ट और छोटी पुल्ली के बीच कॉन्टेक्ट का चाप (Arc).
• जिन शर्तों के वजह से बेल्ट का उपयोग किया जाता है।

बेल्ट ड्राइव के प्रकार Types of Belt Drive

बेल्ट ड्राइव 7 अलग-अलग प्रकार के बेल्ट ड्राइव होते हैं जो कुछ इस प्रकार से होते हैं :-

1. ओपन बेल्ट ड्राइव Open belt drive
2. बंद या क्रास्ड बेल्ट ड्राइव Closed or crossed belt drive
3. फास्ट और लूस कोन पुल्ली Fast and loose cone pulley
4. स्टेप्ड कोन पुल्ली Stepped cone pulley
5. जॉकी पुल्ली ड्राइव Jockey pulley drive
6. क्वार्टर टर्न बेल्ट ड्राइव Quarter turn belt drive
7. कम्पाउंड बेल्ट ड्राइव Compound belt drive

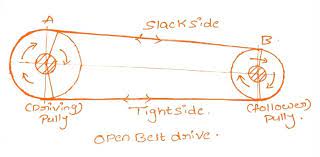

ओपन बेल्ट ड्राइव Open belt drive

ओपन बेल्ट ड्राइव Open belt drive का उपयोग शाफ्ट के साथ आमने सामने और एक ही दिशा में घूमने के लिए किया जाता है। इस स्थिति में, चालक-बेल्ट को एक तरफ से खींचता है और दूसरी तरफ ले जाता है।

इसी प्रकार, निचली साइड के बेल्ट में तनाव ऊपरी साइड के बेल्ट की तुलना में अधिक होता है। निचली साइड के बेल्ट को टाइट तथा साइड के बेल्ट के रूप में जाना जाता है, जबकि ऊपरी साइड के बेल्ट को slack side belt के रूप में जाना जाता है।

जब शाफ्ट बहुत दूर-दूर होते हैं, तो बेल्ट का निचला भाग tight side होता है, और ऊपरी भाग slack side होता है। ऐसा इसलिए होता है, जब ऊपरी भाग dull side बन जाता है, तो यह अपने वजन के वजह से आराम करता है और इस प्रकार संपर्क के चाप Arc को बढ़ा देता है।

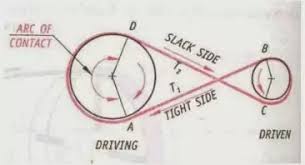

बंद या क्रास्ड बेल्ट ड्राइव Closed or crossed belt drive

बंद या क्रास्ड बेल्ट ड्राइव Closed or crossed belt drive का उपयोग आमने-सामने और विपरीत दिशाओं में घूमने वाले शाफ्ट के लिए किया जाता है। ऐसे में driver pulls को एक तरफ से खींचता है और दूसरी तरफ delivers करता है।

इसी प्रकार, बेल्ट के निचले हिस्से में तनाव बेल्ट के ऊपरी हिस्से की तुलना में बहुत अधिक होता है। उच्च तनाव के कारण बेल्ट को tight side के रूप में ही जाना जाता है, जबकि कम तनाव के कारण बेल्ट को slack side के रूप में ही जाना जाता है।

इसी प्रकार की बेल्ट ड्राइव का एक बेल्ट में उपयोग किया जाता है जब दो आमने सामने के शाफ्ट को विपरीत दिशा में घुमाया जाना होता है। ऐसे जंक्शन पर जहां बेल्ट क्रॉस होती है, यह अपने आप से घर्षण करता है और बंद हो जाता है। अधिक घिसाव से बचाने के लिए शाफ्ट को एक दूसरे से अधिक दूरी पर रखा जाता है और बहुत कम गति से चलाया जाता है।

थोड़ा सा ध्यान देने पर यह पता चलता है कि जिस बिंदु पर बेल्ट क्रॉस होती है, वहाँ एक दूसरे के विपरीत घर्षण होती है और अधिक टूट-फूट होटी है। इससे बचने के लिए, शाफ्ट को 20 B की अधिकतम दूरी पर रखा जाता है, जहां B बेल्ट की चौड़ाई होती है और बेल्ट की गति 15 m/s से कम होती है।

फास्ट और लूस कोन पुल्ली Fast and loose cone pulley

फास्ट और लूस कोन पुल्ली Fast and loose cone pulley इस प्रकार के बेल्ट ड्राइव का उपयोग तब किया जाता है जब ड्राइव या फिर मशीन शाफ्ट को driving shaft में हस्तक्षेप किए बिना जब भी रुकावट होता है तब शुरू तथा बंद करना होता है। एक Pulley जिसे मशीन शाफ्ट की key दी जाती है, एक तेज Pulley कहलाती है और मशीन शाफ्ट की गति से चलती है।

एक लूज पुल्ली मशीन शाफ्ट पर स्वतंत्रा से चलती रहती है और किसी भी पावर को संचारित करने में असमर्थ होता है। जब संचालित करने वाले शाफ्ट को रोकने की आवश्यकता पड़ती है, तो ड्राइव बेल्ट फोर्क वाले स्लाइडिंग बार के माध्यम से बेल्ट को loos पुल्ली पर चढ़ा दिया जाता है।

स्टेप्ड कोन पुल्ली Stepped cone pulley

स्टेप्ड कोन पुल्ली Stepped cone pulley का उपयोग संचालित शाफ्ट driven shaft की गति को बदलने के लिए किया जाता है, जबकि मुख्य शाफ्ट या ड्राइविंग शाफ्ट driving shaft स्थिर गति से चलता रहता है। यह स्टेप के एक भाग से दूसरे भाग में बेल्ट को स्थानांतरित करके पाया जाता है।

स्टेप्ड कोन पुल्ली Stepped cone pulley एक अभिन्न ढलाई integral casting होती है जिसमें एक दूसरे से चिपके विभिन्न प्रकारों के तीन या अलग अलग नंबर होते हैं। चालित कोन पुल्ली driven cone pulleys का एक सेट ड्राइव शाफ्ट पर उलट कर रखा जाता है। पुली की एक जोड़ी के चारो ओर एक अंतहीन बेल्ट लपेटी जाती है।

बेल्ट को एक जोड़ी पुल्ली से दूसरे में स्थानांतरित करके संचालित शाफ्ट की गति अलग अलग होती है। ड्राइविंग पुल्ली और संचालित पुल्ली का व्यास ऐसा होता है कि अलग अलग पुल्ली के जोड़ पर स्थानांतरित होने पर एक ही बेल्ट संचालित होता है।

जॉकी पुल्ली ड्राइव Jockey pulley drive

एक खुली बेल्ट ड्राइव में, यदि केंद्र की दूरी छोटी होती है, या फिर यदि संचालित पुल्ली बहुत छोटी होती है, तो संचालित पुल्ली के साथ बेल्ट के संपर्क का चाप बहुत छोटा होता है, जिससे बेल्ट में तनाव कम होता है, यदि बेल्ट अन्य किसी तरीकों से तनाव प्राप्त नहीं किया जाता है, एक सुस्त चरखी sluggish pulley, जिसे जॉकी पुल्ली Jockey pulley कहा जाता है, को बेल्ट के ढीले साइड पर रखा जाता है।

यह संपर्क contact के चाप Arc को बढ़ जाता है और इस प्रकार तनाव के परिणाम स्वरूप करंट संचरण में बढ़ोत्तरी होती है।

क्वार्टर टर्न बेल्ट ड्राइव Quarter turn belt drive

क्वार्टर टर्न बेल्ट ड्राइव Quarter turn belt drive को राइट एंगल बेल्ट ड्राइव right-angle belt drives के रूप से भी जाना जाता है। इसका प्रयोग शाफ्ट के साथ समकोण 90 अंस कोण पर व्यवस्थित और एक निश्चित दिशा में घूर्णन के लिए किया जाता है। बेल्ट को पुल्ली छोड़ने से रोकने के लिए, पुल्ली के फेस की चौड़ाई 1.4 B से अधिक या उसके बराबर होती है, जहां B बेल्ट की चौड़ाई होती है। यदि पुल्ली की व्यवस्था नहीं की जाती है या जब प्रतिवर्ती गति वांछित होता है, तो एक गाइड पुल्ली के साथ एक क्वार्टर टर्न बेल्ट ड्राइव Quarter turn belt drive का उपयोग किया जाता है।

कम्पाउंड बेल्ट ड्राइव Compound belt drive

कम्पाउंड बेल्ट ड्राइव Compound belt drive, का उपयोग तब किया जाता है जब कई शाफ्ट के माध्यम से एक शाफ्ट से दूसरे में बिजली पहुंचाने के लिए की जाती है।

बेल्ट ड्राइव का उपयोग करने से पहले ध्यान देने योग्य बातें :-

• बेल्ट के भाग में एक समान तनाव सुनिश्चित करने के लिए शाफ्ट को ठीक से एक लाइन किया जाना।
• पुल्ली एक साथ तथा बहुत पास नहीं होनी चाहिए, ताकि छोटी पुल्ली पर संपर्क चाप जितना संभव हो सके उतना बड़ा हो।
• बेल्ट शाफ्ट पर भारी वजन डालने के लिए पुल्ली बहुत दूर नहीं होनी चाहिए, जिससे बीयरिंग पर घर्षण का भार बढ़ जाता है।
• एक लंबी बेल्ट सामानांतर में घूमती है, जिससे बेल्ट पुल्ली से बाहर निकल जाती है, जिससे बेल्ट में टेढ़े मेढ़े धब्बे बन जाते हैं।
• बेल्ट का टाइट साइड नीचे की तरफ ही होना चाहिए ताकि लूज साइड पर जो भी सैग sag मौजूद हो वह पुल्ली पर कॉन्टैक्ट आर्क Arc को बढ़ा सके।
• फ्लैट बेल्ट के साथ अधिक अच्छे परिणाम प्राप्त करने के लिए, शाफ्ट के बीच की अधिकतम दूरी 10 मी. से अधिक नहीं होनी चाहिए और न्यूनतम बड़े पुली का व्यास 3.5 गुना से कम नहीं होनी चाहिए।

बेल्ट ड्राइव का वर्गीकरण Classification Of Belt Drive

बेल्ट ड्राइव को मुख्य रूप से निम्नलिखित तीन समूहों में वर्गीकृत किया जाता है, जैसे :-

• लाइट बेल्ट ड्राइव Light belt drives
• मध्यम बेल्ट ड्राइव Medium belt drives
• भारी बेल्ट ड्राइव Heavy belt drives

लाइट बेल्ट ड्राइव Light belt drives

लाइट बेल्ट ड्राइव Light belt drives का उपयोग कृषि मशीनों और छोटे मशीन टूल्स के रूप में किया जाता है ताकि बेल्ट ड्राइव गति से लगभग 10 मी./से. तक छोटे बलों को प्रेषित किया जा सके।

मध्यम बेल्ट ड्राइव Medium belt drives

मध्यम बेल्ट ड्राइव Medium belt drives का उपयोग मध्यम बलों को 10 मी./से. से अधिक की बेल्ट ड्राइव गति पर मशीन टूल्स की तरह 22 मी./से. तक संचालित करने के लिए किया जाता है।

भारी बेल्ट ड्राइव Heavy belt drives

भारी बेल्ट ड्राइव Heavy belt drives का उपयोग कंप्रेसर और जेनरेटर में 22 मी./से. से ऊपर की बेल्ट की गति पर बड़ी पावर को प्रेषित करने के लिए किया जाता है।

बेल्ट ड्राइव के लाभ Advantages Of Belt Drive

बेल्ट ड्राइव के लाभ में ये कुछ पॉइंट्स शामिल हैं।

• बेल्ट ड्राइव बहुत फायदेमंद और उपयोग में आसान है।
• नई बेल्ट ड्राइव की दक्षता 95 से 98 प्रतिशत तक होती है।
• बेल्ट ड्राइव को कम मेंटीनेंस की लागत की आवश्यकता होती है।
• बेल्ट ड्राइव में समानांतर शाफ्ट की आवश्यकता नहीं होती है।
• ये ओवरलोड और जाम सुरक्षा के साथ आते हैं।
• गति अंतर एक स्टेप या टेपर्ड पुली का उपयोग करके प्राप्त किया जाता है।
• जब शाफ्ट के बीच बिजली की एक बड़ी दूरी होती है तो बेल्ट ड्राइव सबसे फायदेमंद होते हैं।
• शोर और कंपन को कम करने तथा लोड में उतार-चढ़ाव तथा झटके-अवशोषित होते हैं, जिससे मशीनरी का life बढ़ जाती है।
• बेल्ट तनाव tension जारी करके क्लच कार्य को सक्रिय किया जाता है।

बेल्ट ड्राइव के नुकसान Disadvantages Of Belt Drive

हालाँकि, बेल्ट तकनीक के साथ बेल्ट ड्राइव के कुछ नुकसान भी होते हैं।

• बेल्ट ड्राइव एक छोटी दूरी के लिए उपयुक्त नहीं होती है।
• उच्च स्तर की स्लिप और रेंगने के कारण प्रदर्शन का नुकसान होता है।
• ड्राइव और चालित पुल्ली के बीच लगातार वेग अनुपात प्राप्त नहीं करता है।
• यह उच्च शोर, आवाज पैदा करता है।
• इसकी यांत्रिक क्षमता कम होती है।

निष्कर्ष

दोस्तों आज हमने पढ़ा, बेल्ट ड्राइव क्या है? – Belt Drive in Hindi, बेल्ट ड्राइव के प्रकार Types of Belt Drive, बेल्ट ड्राइव का वर्गीकरण Classification Of Belt Drive, बेल्ट ड्राइव के लाभ Advantages Of Belt Drive, बेल्ट ड्राइव के नुकसान Disadvantages Of Belt Drive आदि, इस को पूरा पढ़ने के लिए धन्यवाद।
