दोस्तों आज हम जानेंगे कि। ड्रिलिंग मशीन कितने प्रकार के होते हैं? types of drilling machine in Hindi ड्रिलिंग मशीन क्या है? ड्रिलिंग मशीन का इतिहास क्या है। ड्रिलिंग मशीन के पार्ट। ड्रिलिंग मशीन के कार्य। ड्रिलिंग मशीन कितने प्रकार के होते हैं? ये तो जानेंगे ही।
ड्रिलिंग मशीन कितने प्रकार के होते हैं?
विभिन्न कार्यों को ध्यान में रखते हुए ड्रिलिंग मशीन को कई प्रकारों में विभाजित किया गया है। जिनके मुख्य प्रकार इस ये हैं।
- पोर्टेबल या हैण्ड ड्रिलिंग मशीन (Portable / Hand Drilling Machine)
- संवेदनशील ड्रिलिंग मशीन (Sensitive Drilling Machine)
- अपराइट ड्रिलिंग मशीन (Upright Drilling Machine)
- रेडियल आर्म ड्रिलिंग मशीन (Radial Arm Drilling Machine)
- मल्टी-स्पिंडल ड्रिलिंग मशीन (Multi-spindle Drilling Machine)
- गिरोह टाइप ड्रिलिंग मशीन (Gang type drilling machine)
- संख्यात्मक नियंत्रण ड्रिलिंग मशीन (Numerical Control Drilling Machine)
पहले हम ड्रिलिंग मशीन के बारे में जान लेते हैं। फिर एक एक करके सारी ड्रिलिंग मशीनों को पढ़ेंगे।
ड्रिलिंग मशीन का इतिहास
यूँ तो हर मशीन की अपनी एक कहानी है। इस मशीन की कहानी कुछ इस तरह है। हमारे प्यारे विलियम ब्रेन और आर्थर अर्नोट ने लगभग 1889 में पहली इलेक्ट्रिक ड्रिल का आविष्कार किया था। बाद में लगभग 1895 में, विल्हेम फीन ने पहली पोर्टेबल इलेक्ट्रिक ड्रिल मशीन की खोज की थी। इतिहास के बारे में बात करने और ड्रिल मशीन की परिभाषा सीखने के बाद, आइए हम ड्रिल मशीन के मुख्य भागों पर एक नज़र डाल लेते हैं।
ड्रिलिंग मशीन क्या है?
एक मशीन जिसका उपयोग किया जाता है विभिन्न अनुप्रयोगों में ड्रिलिंग या छिद्रड़ को ड्रिलिंग मशीन कहा जाता है। ड्रिलिंग एक ऐसी प्रक्रिया है जिसमें हम एक ड्रिल बिट की मदद से मटेरियल को वर्कपीस से हटाते हैं। एक ड्रिल बिट ठोस पदार्थों में गोलाकार क्रॉस-सेक्शन के छेद करता है। ड्रिल बिट का आकार छेद के अनुसार बदला जाता है। ड्रिल बिट्स का आकार व्यास के अनुसार में मापा जाता है।
ड्रिलिंग मशीन एक यांत्रिक उपकरणों में सबसे आम और महत्वपूर्ण मशीनों में से एक है। इस पोस्ट में, हम एक ड्रिलिंग मशीन के कार्य सिद्धांत, उसके प्रकार और विशेषताओं और उस पर किए जाने वाले कार्यों को समझेंगे।

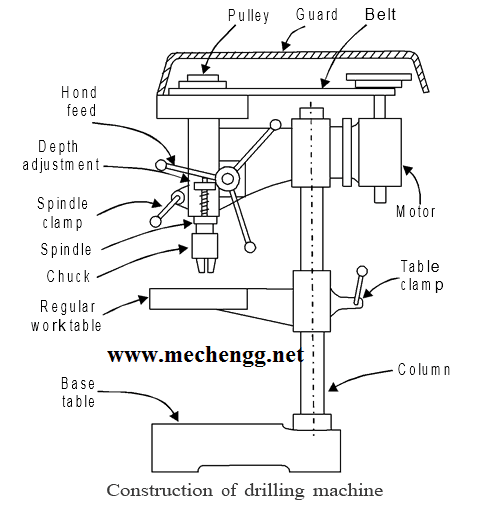

ड्रिलिंग मशीन के पार्ट
ड्रिलिंग मशीन के कुछ महत्वपूर्ण पार्ट होते हैं। जोकि कुछ इस प्रकार हैं।
- कॉलम Column
- स्पिण्डल Spindle
- आधार Base
- ड्रिल जिग्स Drill jigs
- वर्क टेबल Work Table
- पवार ट्रांसमिशन Power Transmission
ड्रिलिंग मशीन के कार्य
ड्रिलिंग मशीन का स्पिंडल वी टाइप बेल्ट और स्टेप्ड पुली की मदद से इलेक्ट्रिक मोटर से जुड़ा होता है। जैसे ही बिजली चालू होती है, इलेक्ट्रिक मोटर घूमने लगती है और यह धुरी को भी घुमाती है। स्पिंडल में विशेष व्यास का ड्रिल बिट लगा होता है जो स्पिंडल के साथ उच्च गति से घूमता है। वर्कपीस में छेद करने के लिए एक घूर्णन ड्रिल बिट को लक्ष्य स्थान के पास लाया जाता है। ड्रिलिंग ऑपरेशन के दौरान, वर्कपीस में छेद की गहराई बढ़ाने के लिए हैंड फीड के माध्यम से स्पिंडल पर पर्याप्त मात्रा में बल लगाया जाता है। छेद बनने के बाद, प्रक्रिया को रोकने के लिए इलेक्ट्रिक मोटर को बंद कर दिया जाता है। कुछ मामलों में जैसे किसी धातु के वर्क पीस में ड्रिलिंग या छेद करते समय ड्रिल और वर्कपीस अधिक गर्म हो जाते हैं। तो उत्पन्न गर्मी को रोकने के लिए स्नेहक (तेल या पानी) का उपयोग ड्रिलिंग के स्थान पर किया जाता है।
ड्रिलिंग मशीन कितने प्रकार के होते हैं?
विभिन्न कार्यों को ध्यान में रखते हुए ड्रिलिंग मशीन को कई प्रकारों में विभाजित किया गया है। जिनके मुख्य प्रकार इस ये हैं।
- पोर्टेबल या हैण्ड ड्रिलिंग मशीन (Portable / Hand Drilling Machine)
- संवेदनशील ड्रिलिंग मशीन (Sensitive Drilling Machine)
- अपराइट ड्रिलिंग मशीन (Upright Drilling Machine)
- रेडियल आर्म ड्रिलिंग मशीन (Radial Arm Drilling Machine)
- मल्टी-स्पिंडल ड्रिलिंग मशीन (Multi-spindle Drilling Machine)
- गिरोह टाइप ड्रिलिंग मशीन (Gang type drilling machine)
- संख्यात्मक नियंत्रण ड्रिलिंग मशीन (Numerical Control Drilling Machine)
पोर्टेबल या हैण्ड ड्रिलिंग मशीन
पोर्टेबल ड्रिलिंग मशीन बेंच ड्रिलिंग मशीन के समान तरीके से काम करती है, लेकिन अंतर यह है कि पोर्टेबल ड्रिलिंग मशीन को आपके साथ विभिन्न कार्यस्थलों पर ले जाया जा सकता है और यही कारण है कि इसे पोर्टेबल ड्रिलिंग मशीन कहा जाता है। जबकि, बेंच ड्रिलिंग मशीन विभिन्न ऑपरेशन कर सकती है, लेकिन यह एक ही स्थान पर खड़ी हो सकती है।
संवेदनशील ड्रिलिंग मशीन
यहां एक संवेदनशील ड्रिलिंग मशीन के मामले में, जब ऑपरेटर टूल को वर्कपीस में फीडिंग देता है, तो यह ऑपरेटर को वर्कपीस के काटने की क्रिया को ‘महसूस’ या ‘समझने’ की अनुमति देता है।और यही कारण है, कि इसको संवेदनशील ड्रिलिंग मशीन कहा जाता है। इसे बेंच ड्रिलिंग मशीन भी कहा जाता है जिसे लेख की शुरुआत में समझाया गया था।
अपराइट ड्रिलिंग मशीन
इसका उपयोग कार्यखंड में मध्यम आकार के छेदों को ड्रिल करने के लिए किया जाता है। यह संवेदनशील ड्रिलिंग मशीन की तुलना में भारी और बड़ा है। विभिन्न प्रकार के कार्यों के लिए बड़ी स्पीड में स्पिंडल गति और फ़ीड तक पहुंचा जा सकता है। अपराइट ड्रिलिंग मशीन में 75 मिमी व्यास के ड्रिल की ड्रिलिंग क्षमता सीमा होती है।
रेडियल आर्म ड्रिलिंग मशीन
रेडियल ड्रिलिंग मशीन का उपयोग वर्कपीस में छेद करने के लिए किया जाता है। लेकिन यह सामान्य ड्रिलिंग मशीन से काफी अलग है। रेडियल ड्रिलिंग मशीन में एक भुजा होती है। जो त्रिज्या में घूम सकती है। यदि कंपोनेंट बड़ा है और वह वर्कटेबल पर होल्ड करने में सक्षम नहीं है, तो कंपोनेंट को जमीन पर रखना पड़ता है और रेडियल आर्म को घुमाकर ऑपरेशन करना होता है।
मल्टी-स्पिंडल ड्रिलिंग मशीन
जैसा कि नाम से संकेत मिलता है कि इन ड्रिलिंग मशीनों में कई स्पिंडल होते हैं। जो एक दूसरे से दूर होते हैं। इस मशीन का उपयोग तब किया जाता है, जब आप एक ही वर्कपीस पर बड़ी संख्या में छेद या ड्रिल करना चाहते हैं या अलग-अलग वर्कपीस पर छेद करना चाहते हैं। इस मशीन से उत्पादन अधिक दर पर होता है।
गिरोह टाइप ड्रिलिंग मशीन
इस गिरोह टाइप ड्रिलिंग मशीन में ड्रिल हेड्स का एक गिरोह होता है। जिसमें अलग-अलग मोटर्स ऊर्ध्वाधर कॉलम से जुड़ी होती हैं और एक समय में कई ऑपरेशन कर सकती हैं। इसमें आम तौर पर 4-6 ड्रिल हेड होते हैं जो एक तरफ रखे जाते हैं। जो ड्रिलिंग, बोरिंग, रीमिंग, टैपिंग इत्यादि जैसे विभिन्न ऑपरेशन कर सकते हैं।
संख्यात्मक नियंत्रण ड्रिलिंग मशीन
यह एक NC टाइप की मशीन है। जो की स्पेशल कामो के लिए होते हैं। इन मशीनों को बार बार सेट करने की जरूरत नहीं होती है। ये ऑटोमेटिक होती हैं। ये मशीन अत्यधिक प्रोडक्शन के लिए उपयोग की जाती हैं।
FAQ
ड्रिलिंग मशीन कितने प्रकार के होते हैं?
मशीन को कई प्रकारों में विभाजित किया गया है। जिनके मुख्यतः छै प्रकार होते हैं।
कौन सा ड्रिल मशीन सबसे अच्छा होता है?
कार्य के हिसाब से सभी ड्रिल मशीनों का अपना यूज होता है। पोर्टेबल ड्रिल मशीन अधिक उपयोग की जाती है।
कौन सी ड्रिल मशीन सबसे अधिक प्रोडक्शन देती है?
न्यूमेरिकल कंट्रोल ड्रिलिंग मशीन।
निष्कर्ष
दोस्तों आज हमनें जाना कि, ड्रिलिंग मशीन कितने प्रकार के होते हैं? ड्रिलिंग मशीन क्या है? ड्रिलिंग मशीन का इतिहास क्या है। ड्रिलिंग मशीन के पार्ट। ड्रिलिंग मशीन के कार्य। ड्रिलिंग मशीन कितने प्रकार के होते हैं?
