इस लेख में हम अध्ययन करेंगे कि बॉयलर क्या है? विभिन्न प्रकार के बॉयलर (भाप)। भाप के उत्पादन के लिए बॉयलर का उपयोग बिजली संयंत्रों में किया जाता है। वे एक बिजली संयंत्र के कामकाज के लिए महत्वपूर्ण हैं। वे ज्यादातर बिजली संयंत्रों में उपयोग किए जाते हैं जहां बिजली उत्पादन के लिए भाप टर्बाइन का उपयोग किया जाता है। यदि आप एक मैकेनिकल इंजीनियर हैं तो बॉयलर का ज्ञान बहुत आवश्यक है।

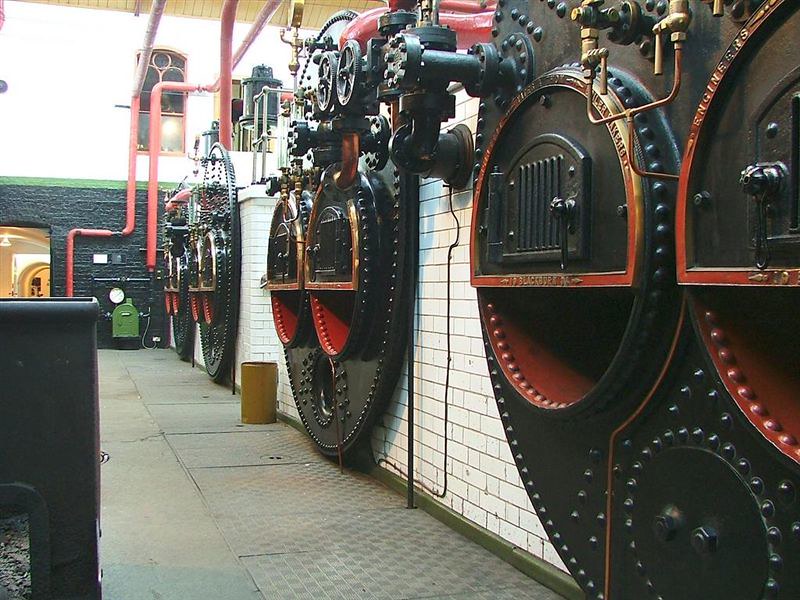

बॉयलर क्या है?
बॉयलर क्या है?बॉयलर एक बंद बर्तन होता है जिसका उपयोग पानी को उच्च दबाव वाली भाप में बदलने के लिए किया जाता है। इस प्रकार उत्पन्न उच्च दाब भाप का उपयोग बिजली उत्पन्न करने के लिए किया जाता है।
बॉयलर का कार्य सिद्धांत
बायलर उसी सिद्धांत पर काम करता है जिस तरह पानी को बंद बर्तन में गर्म किया जाता है और गर्म करने के कारण पानी भाप में बदल जाता है। इस भाप में उच्च दाब गतिज ऊर्जा होती है। बॉयलर में पानी होता है। भट्टी से निकलने वाली ऊष्मा का उपयोग करके पानी को उसके क्वथनांक तक गर्म किया जाता है। पानी को गर्म करने के कारण यह उच्च दाब वाली भाप में परिवर्तित हो जाता है। उत्पन्न भाप को भाप टर्बाइनों के माध्यम से पारित किया जाता है। जैसे ही उच्च दबाव वाली भाप टरबाइन से टकराती है, यह टरबाइन को घुमाती है। टर्बाइन से एक जनरेटर जुड़ा होता है और जनरेटर भी टरबाइन के साथ घूमने लगता है और बिजली पैदा करता है।
विभिन्न प्रकार के बॉयलर
बॉयलरों को अलग-अलग आधार पर वर्गीकृत किया जा सकता है लेकिन यहां मैं बॉयलर वर्गीकरण के एकमात्र महत्वपूर्ण आधार पर चर्चा कर रहा हूं।
1. ट्यूबों में सामग्री के अनुसार
ट्यूबों में सामग्री के अनुसार, बॉयलर को फायर ट्यूब बॉयलर और वॉटर ट्यूब बॉयलर के रूप में वर्गीकृत किया जा सकता है।
(i) फायर ट्यूब बॉयलर
फायर ट्यूब बॉयलर में आग या गर्म गैस ट्यूबों के अंदर मौजूद होती है और पानी इन फायर ट्यूबों को घेर लेता है। चूंकि आग ट्यूबों के अंदर होती है और इसलिए इसे फायर ट्यूब बॉयलर का नाम दिया जाता है। गर्म गैसों से निकलने वाली गर्मी ट्यूब की दीवारों के माध्यम से पानी में प्रवाहित होती है।
फायर ट्यूब बॉयलर के उदाहरण हैं।
- साधारण ऊर्ध्वाधर बॉयलर
- कोचरन बॉयलर
- लंकाशायर बॉयलर
- कोर्निश बॉयलर
- लोकोमोटिव बॉयलर
- स्कॉच मरीन बॉयलर और वेल्कॉन बॉयलर
(ii) वाटर ट्यूब बॉयलर
वाटर ट्यूब बॉयलरों में पानी नलियों के अंदर मौजूद होता है और आग या गर्म गैसें इन पानी की नलियों को घेर लेती हैं।
वाटर ट्यूब बॉयलर के उदाहरण हैं।
- ला-मोंट बॉयलर,
- बेन्सन बॉयलर,
- स्टर्लिंग बॉयलर,
- बैबॉक और विलकॉक्स बॉयलर,
- यारो बॉयलर और लोफ्लर बॉयलर।
2. ट्यूबों की संख्या के अनुसार
ट्यूबों की संख्या के अनुसार, बॉयलरों को सिंगल ट्यूब बॉयलर और मल्टीट्यूबुलर बॉयलर के रूप में वर्गीकृत किया जाता है।
(i) सिंगल ट्यूब बॉयलर
जिन बॉयलरों में एक फायर ट्यूब या पानी की ट्यूब होती है, उन्हें सिंगल ट्यूब बॉयलर कहा जाता है।
सिंगल ट्यूब बॉयलर के उदाहरण हैं
- कोर्निश बॉयलर
- सिंपल वर्टिकल बॉयलर
(ii) मल्टीट्यूबुलर बॉयलर
जिन बॉयलरों में दो या दो से अधिक पानी की नलियाँ या आग की नलियाँ होती हैं, उन्हें बहु-ट्यूबलर बॉयलर कहा जाता है।
- लंकाशायर बॉयलर
- लोकोमोटिव बॉयलर
- कोचरन बॉयलर
- बैबॉक और विलकॉक्स बॉयलर
3. भट्ठी की स्थिति के अनुसार
भट्ठी की स्थिति के अनुसार, भाप बॉयलरों को आंतरिक रूप से फायर किए गए बॉयलर और बाहरी रूप से निकाल दिए गए बॉयलर के रूप में वर्गीकृत किया जाता है।
(i) आंतरिक रूप से निकाले गए बॉयलर
जिन बॉयलरों में भट्टी बॉयलर के खोल के अंदर स्थित होती है, उन्हें आंतरिक रूप से फायर किए गए बॉयलर कहा जाता है।
- सभी फायर ट्यूब बॉयलरों में, अधिकांश बॉयलर आंतरिक रूप से फायर किए गए बॉयलर हैं।
(ii) बाहरी रूप से निकाले गए बॉयलर
बाहरी रूप से निकाले गए बॉयलरों में, भट्ठी बॉयलर के खोल के बाहर स्थित होती है। इसमें भट्टी को नीचे ईंट वर्क सेटिंग में व्यवस्थित किया जाता है।
- वाटर ट्यूब बॉयलर हमेशा बाहरी रूप से निकाल दिए गए बॉयलर होते हैं।
4. शैल की धुरी के अनुसार
शेल की धुरी के अनुसार, बॉयलरों को ऊर्ध्वाधर बॉयलर और क्षैतिज बॉयलर के रूप में वर्गीकृत किया जाता है।
(i) लंबवत बॉयलर
जिन बॉयलरों में खोल की धुरी लंबवत होती है उन्हें ऊर्ध्वाधर बॉयलर कहा जाता है।
ऊर्ध्वाधर बॉयलरों के उदाहरण हैं
- सरल ऊर्ध्वाधर बॉयलर
- कोचरन बॉयलर।
(ii) क्षैतिज बॉयलर
जब किसी बॉयलर में शेल की धुरी क्षैतिज पाई जाती है तो उसे हॉरिजॉन्टल बॉयलर कहा जाता है। ये कुछ क्षैतिज बॉयलर के उदाहरण हैं।
- लंकाशायर बॉयलर,
- बैबकॉक और विलकॉक्स बॉयलर
- लोकोमोटिव बॉयलर
5. जल और भाप के संचलन की विधियों के अनुसार
पानी और भाप के संचलन की विधि के अनुसार, भाप बॉयलरों को प्राकृतिक परिसंचरण बॉयलरों और मजबूर परिसंचरण बॉयलरों में विभाजित किया जाता है।
(i) प्राकृतिक परिसंचरण बॉयलर
प्राकृतिक परिसंचरण बॉयलरों में, पानी का संचलन स्वाभाविक रूप से संवहन धाराओं द्वारा होता है जो पानी को गर्म करने के दौरान स्थापित होते हैं।
अधिकांश बॉयलरों में पानी का प्राकृतिक संचलन होता है जैसे लंकाशायर बॉयलर, कोचरन बॉयलर आदि।
(ii) फोर्स्ड परिसंचरण बॉयलर
इस प्रकार के भाप बॉयलरों में, किसी बाहरी शक्ति द्वारा संचालित एक केन्द्रापसारक पंप की मदद से पानी का संचलन होता है। यहां सर्कुलेशन किसी बाहरी एजेंसी द्वारा मजबूर किया जाता है।
उच्च दबाव बॉयलरों में जबरन परिसंचरण का उपयोग किया जाता है जैसे कि
- ला-मोंट बॉयलर
- लोफ्लर बॉयलर
- बेन्सन बॉयलर आदि।
6. उपयोग के अनुसार
उपयोग के अनुसार, बॉयलर को स्थिर बॉयलर और मोबाइल बॉयलर के रूप में वर्गीकृत किया जाता है।
(i) स्थिर बॉयलर
ये ऐसे बॉयलर हैं जो स्थिर होते हैं और इन्हें एक स्थान से दूसरे स्थान पर नहीं ले जाया जा सकता है। एक बार स्थापित हो जाने के बाद, उन्हें दूसरे गंतव्य पर नहीं ले जाया जा सकता है।
- इन बॉयलरों का उपयोग बिजली संयंत्रों और औद्योगिक प्रक्रिया कार्यों में किया जाता है।
(ii) मोबाइल बॉयलर
ये स्टीम बॉयलर हैं जिन्हें एक स्थान से दूसरे स्थान पर ले जाया जा सकता है।
- लोकोमोटिव और समुद्री बॉयलर मोबाइल बॉयलर हैं।
इस लेख में हमने अध्ययन किया है कि बॉयलर क्या है? विभिन्न प्रकार के बॉयलर। अगर आपको कुछ कमी या गलत लगे तो कमेंट करना न भूलें। अगर आपको यह लेख जानकारीपूर्ण लगी हो तो लाइक और शेयर करें। धन्यवाद।
